공전 - RotateAround 함수 구현
_v3CenterPos : 중심으로 삼을 위치 정보이다.
_v3OriginDir : 중심으로 삼을 위치의 축 normal 정보이다.(Front,Up,Right)
_vecDir : 중심으로 삼은 점 그리고 축에 대해서 어떤 축 회전을 할지 normal 정보이다.
_fAngle : 회전을 얼마나 할것인지의 각도이다.
아이디어
매개변수로 주어진 정보들로 임의의 Matrix들을 만든 후 연산을 한다.
이 연산으로 구해진 Matrix의 pos 정보를 Object의 pos로 설정한다.

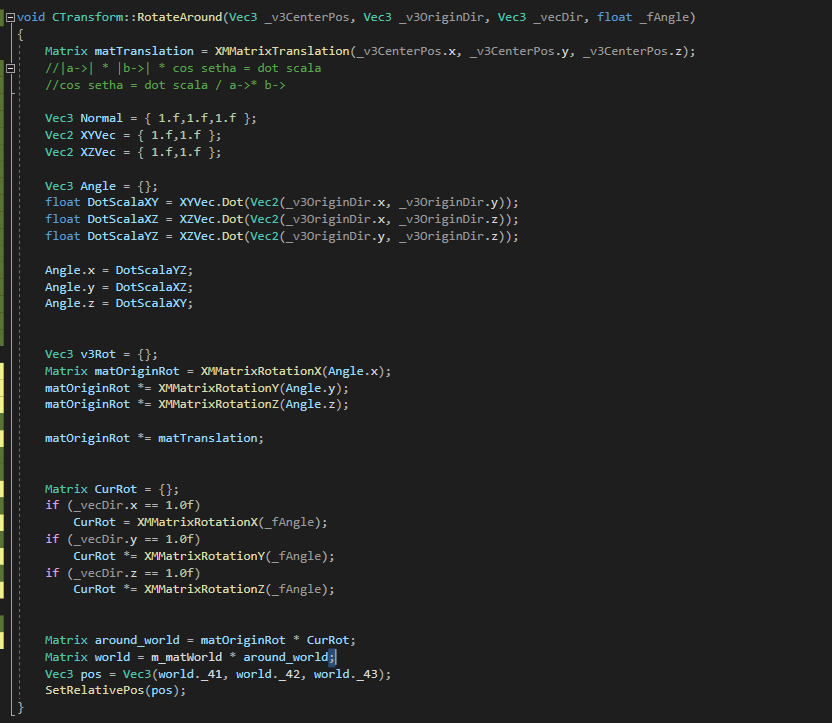

구현
1.

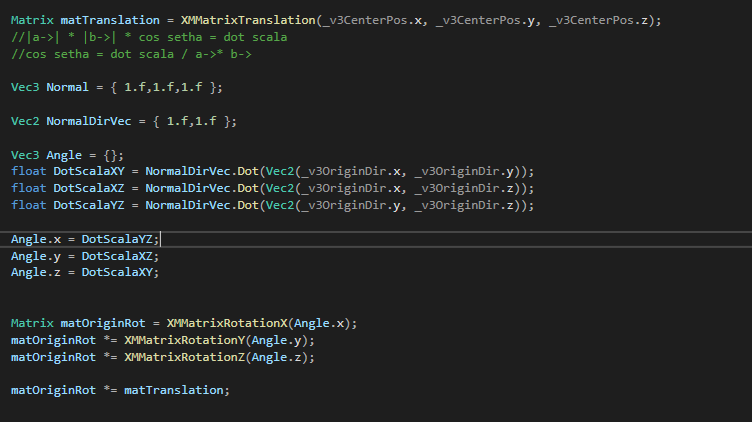

중심이 되는 위치(_v3CenterPos)와 해당 위치의 기준 축(_v3OriginDir)에 대한 정보를 토대로
임시 Matrix를 생성한다.
_v3OriginDir 정보를 토대로 해당 축이 얼마나 회전했는지 구하려면 내적을 이용한다.
cos(setha) = dot 스칼라 값이다. (왜냐하면 _v3OriginDir은 normal임을 가정하기 때문.)
왜 NormalDirVec.dot(xy)가 z의 각도이며, NormalDirVec. dot(xz)가 y의 각도 이고 , NormalDirVec.dot(yz)가 x의 각도일까?

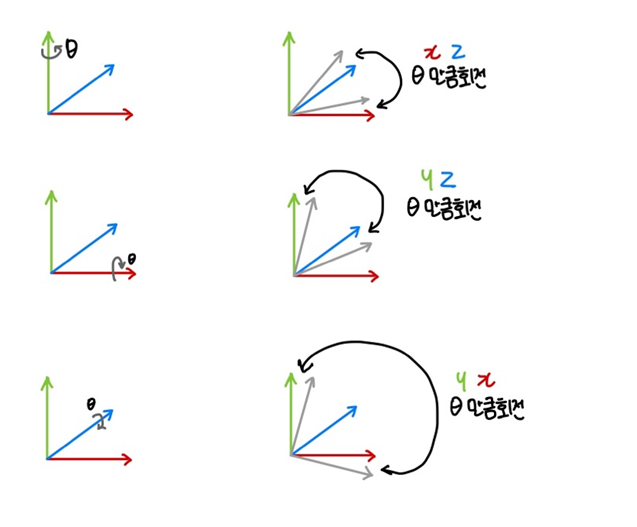

아래 그림을 보면 y가 회전할때는 y의 각도의 변화는 없고 x,z가 같은 각도만큼 회전한다.
이 x축과 z축의 회전량이 곧 y의 회전량이다.
기본적으로 축은 Vector3(1.0f,1.0f,1.0f)로 이루어져 있다.
이러한 기본 축과 매개변수로 들어온 _v3OriginDir 값을 내적하면 회전량을 구할 수 있다.
이렇게 구한 회전량으로 RotateMatrix를 만든다.
2.
회전하고자 하는 축(_vecDir)에 대한 현재 오브젝트의 임시 Matrix 를 생성한다.
3.
중점이 되는 회전축 Matrix(matOriginRot)와 중점의 회전축 중 어느 곳을 회전할지 정보 Matrix(CurRot)을 곱한다.
4.
얻어낸 회전 정보와 Object의 worldMatrix(m_matWorld)와 곱한 후 Pos 정보를 저장한다.
행렬의 연산은 순서가 중요한데 A*B != B*A 이다.
보통 Parent * Child 연산이 일어나는데 이는 Child 좌표를 Parent 좌표계로 변환해서 사용하겠다는 의미이다.
따라서 m_matWorld * around_world 는 기존 Object의 좌표계로 around_world 행렬을 변환해서 적용시키겠다는 의미이다.
즉, A*B 일 때 B 먼저 적용한 후 해당 결과를 A로 변환하여 적용하는 것 이다.
사용
실행
문제
태양을 이동시키면 문제가 발생한다.
좌표가 0일때는 문제가 없지만 1인 경우 무한히 증가하고 -1 인 경우 무한히 감소한다.

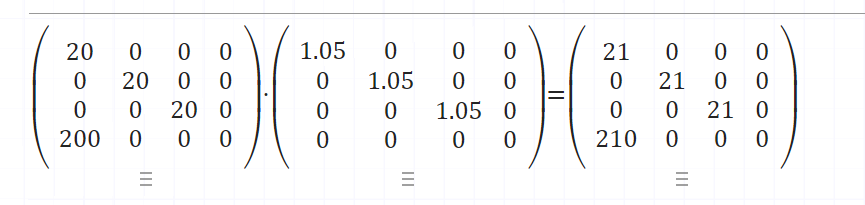

강제로 pos 를 설정해버리기 때문에 그럴수 밖에 없다. 아래와 같이 되면서 무한히 증가하게 될 것임.
그런데 그렇다고 태양이 이동했는데 다른 행성이 가만히 있는것은 아니지 않나 싶다.

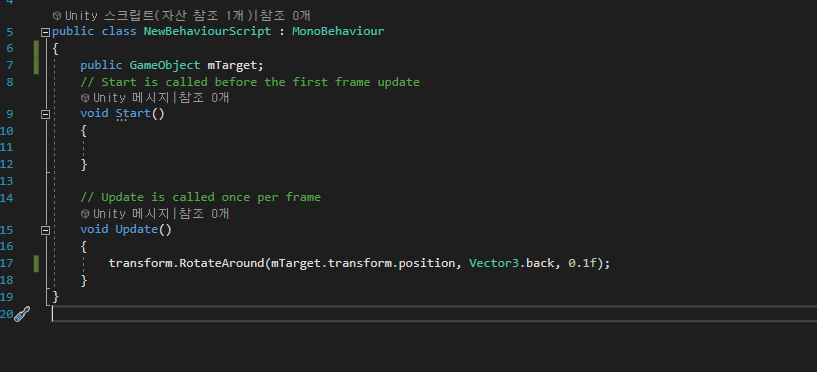

유니티는 어떻게 구현했나 테스트 해봤는데 유니티도 태양계 같은 케이스에는 별로 적합하지 않은 것 같다.
왜냐하면 중심점 위치를 바꿀때마다 중점과 오브젝트 사이의 거리값이 늘어난다.
바뀐 좌표에서 바뀐 중심으로 도는 것 같다.
고정 offset 값을 저장해두고 그 값은 유지하게 하는식으로 하면 사용 가능할 것 같긴한데,
태양계는 그냥 일반적인 구현처럼 부모 자식 관계로 돌게 하는게 맞는 것 같다.
Transform 수정
scale이 부모보다 자식이 크더라도 위치를 따로 지정한게 아닌 0,0,0 이라면 부모의 위치와 같아야 한다.
하지만 기존 코드는 다르게 동작했다.
시작 좌표가 다르게 되는 것을 볼 수 있다.

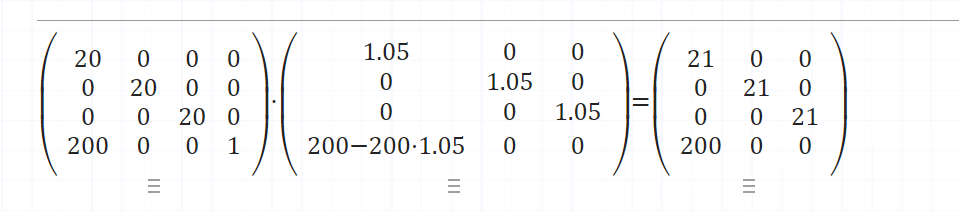

따라서 부모 좌표 - 부모좌표 * scale 한 값을 행렬에 넣어주었다.
